闸阀又称为闸板阀，启闭件为闸板，由阀杆带动闸板做升降运动的阀门称为闸阀。

1）闸阀的优点：

流体流动阻力小；启闭所需力矩小；介质流向不受限制；启闭无水击现象；形体结构比较简单，制造工艺性较好。

2）闸阀的缺点：

外形尺寸和安装高度较大，所需的安装空间也较大；在启闭过程中，密封面有相对摩擦，磨损较大，甚至在高温时容易引起擦伤现象；闸阀一般都有两个密封面给加

工、研磨和维修增加了一些困难。

闸阀应用范围广泛。通常用于大于或等于公称直径DN50的给水管路。

闸阀按连接方式可分螺纹闸阀、法兰闸阀和焊接闸阀，按结构特征可分平行式闸板和楔式闸板，按阀门阀杆结构分明杆（升降杆）闸阀和暗杆（旋转杆）闸阀。

1）明杆平行式双闸板闸阀：

明杆平行式双闸板闸阀如图1所示，它的闸板由两块对称平行放置的两圆盘组成，当闸板下降时，靠置于闸板下部的顶楔使两闸板向外扩张紧压在阀座上，使阀门关严。

当闸板上升时，楔块脱离圆盘，待圆盘上升到一定高度时，楔块就被圆盘上的凸块托起，并随闸板一起上升。

该阀门结构简单，密封面的加工、研磨、检修都比楔式闸阀简便，但密封性较差，适用于压力不超过1.0MPa，温度不超过200℃的介质。

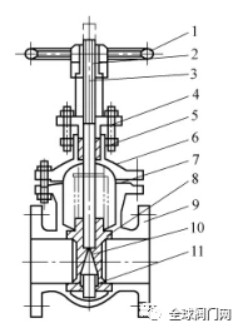

图1 明杆平行式双闸板闸阀

1-手轮 2-阀杆螺母 3-阀杆 4-填料压盖 5-填料 6-阀盖

7-垫片 8-密封圈 9-阀体 10-闸板 11-顶楔

2）暗杆楔式闸板闸阀：

图2所示为暗杆楔式闸板闸阀，该阀门的密封面是倾斜的，并形成一个夹角，介质温度越高，夹角越大。楔式闸板分单闸板、双闸板和弹性闸板，分别如图2a，b、c所

示。楔式闸板的加工、研磨、检修较平行式闸板繁琐，但密封性较好。

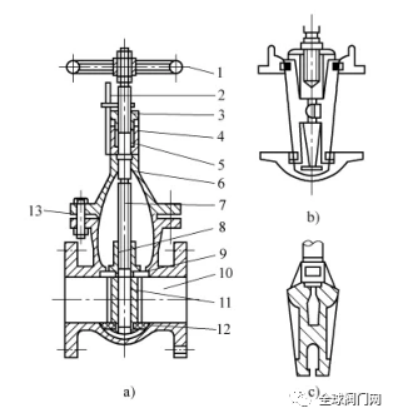

图2 暗杆楔式闸板闸阀

a）楔式单闸板 b）楔式双闸板 c）楔式弹性闸板

1-手轮 2-指示器 3-压盖 4-填料箱 5-填料 6-阀盖

7-阀杆 8-阀杆螺母 9/12-密封圈10-阀体 11-闸板 13-垫片

3）弹性闸板闸阀

弹性闸板闸阀如图3所示，它具有结构简单、使用可靠等优点，又能产生微小的弹性变形，增加了关闭的严密性。

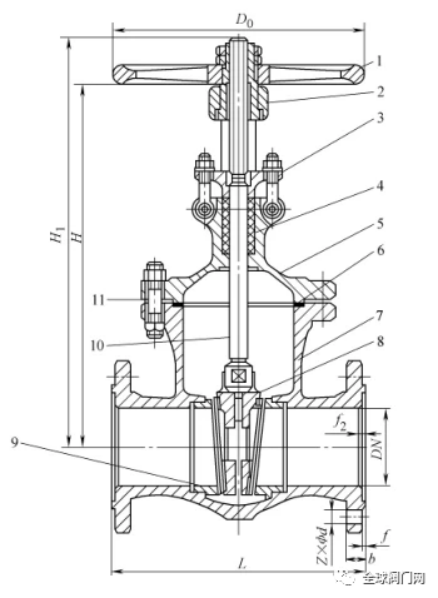

图3 弹性闸板闸阀

1-手轮 2-阀杆螺母 3-填料压盖 4-填料 5-阀盖 6-垫片

7-阀体 8-闸板 9-密封圈 10-阀杆 11-连接螺栓

明杆闸阀中，阀杆的螺纹与附有手轮的套筒螺母相配合，阀杆的下端有方头，嵌于闸板中，旋转手轮时，阀杆和闸板做上下的升降运动。开启时，阀杆伸出手轮，优点是

从阀杆的外伸长度能判断出阀门的开启程度，阀杆不直接与输送介质接触；缺点是阀门开启高度大，安装场所必须有阀杆外伸的足够空间。现场安装时，一定要注意这一点。

暗杆闸阀的阀杆外螺纹与嵌在阀门内的内螺纹相配合，故旋转手轮时，阀杆做旋转运动，使得阀门内的闸板做升降运动，而阀杆不能上下升降。暗杆闸阀安装占据空间小，

输送介质与阀杆直接接触，不能通过阀杆来判断阀门的开启程度。不管是明杆闸阀还是暗杆闸阀，闸阀安装均需水平安装。阀杆垂直向上，不应倾斜，严禁阀杆朝下安装。
