一、阀门的概述

阀门，作为流体管路的核心控制元件，在管道系统中扮演着至关重要的角色。它们能够灵活地接通或截断介质流动，有效防止介质倒流，同时还能对介质压力和流量进行调节。此外，阀门还可用于分离、混合或分配介质，确保在压力超过限定值时能够及时响应，从而保障管道与设备的安全运行。在石油化工等领域的生产过程中，阀门的重要性不言而喻。

二、阀门的分类

阀门可以根据不同的分类标准进行划分。以下是几种常见的分类方法：

按用途和作用分类：

1.截断类阀门，主要用于截断或接通介质流，例如闸阀、截止阀等。

2.止回类阀门，用于阻止介质倒流，如各种结构的止回阀。

3.调节类阀门，用于调节介质的压力和流量，如减压阀、调压阀等。

4.安全类阀门，在介质压力超过规定值时排放多余介质，确保系统安全，如安全阀。

5.分配类阀门，用于改变介质流向或分配介质，如三通旋塞、分配阀等。

6.特殊用途阀门，如疏水阀、放空阀等。

按压力分类：

1.真空阀，工作压力低于标准大气压。

2.低压阀，公称压力小于1.6MPa。

3.中压阀，公称压力在2.5~6.4MPa之间。

4.高压阀，公称压力在10.0~80.0MPa之间。

5.超高压阀，公称压力大于100MPa。

按介质工作温度分类：

7.高温阀，工作温度大于450℃。

8.中温阀，工作温度在120~450℃之间。

9.常温阀，工作温度在-40~120℃之间。

10.低温阀，工作温度在-100~-40℃之间。

11.超低温阀，工作温度小于-100℃。

按阀体材料分类：

1.非金属阀门，如陶瓷阀门、玻璃钢阀门等。

2.金属材料阀门，如铸铁阀门、碳钢阀门等。

按公称通径分类：

1.小口径阀门，公称通径小于40mm。

2.中口径阀门，公称通径在50~300mm之间。

3.大口径阀门，公称通径在350~1200mm之间。

4.特大口径阀门，公称通径大于或等于1400mm。

按与管道连接方式分类：

1.法兰连接阀门，通过法兰与管道连接。

2.螺纹连接阀门，通过螺纹与管道连接。

3.焊接连接阀门，通过焊接与管道连接。

4.夹箍连接阀门，通过夹箍与管道连接。

5.卡套连接阀门，一种通过卡套与管道相连结的阀门类型。

此外，阀门还有通用分类法，该方法不仅依据工作原理和作用，还结合了结构特点进行划分。这种分类方式在国际和国内得到广泛应用，涵盖了众多类型的阀门，如闸阀、截止阀、节流阀、仪表阀等。

接下来，我们探讨阀门的基本参数。首先是公称通径，这是一个经过圆整的参数，用于表示口径大小，通常以“DN*”形式呈现，例如DN100代表4寸阀门，而DN200则对应8寸阀门。

此外，还有公称压力，它同样经过圆整，与压力相关的数字标示代号，如PN6.3MPa或Class400。同时，我们也需要了解磅级与公称压力之间的对称关系。

适用介质

1.气体介质

2.液体介质

3.含固体介质

4.腐蚀介质和剧毒介质

试验压力

1.强度试验压力

2.密封试验压力

阀门密封副

阀门密封副由阀座和关闭件共同构成，其密封原理依赖于两者密封面的紧密接触或通过密封面受压产生的塑性变形来实现。

阀门填料函

1.填料函结构概述：填料函主要由填料压盖、填料和填料垫三部分组成。其结构类型包括压紧螺母式、压盖式以及波纹管式。

2.填料圈数规定：对于软质填料，当公称压力PN≤2.5MPa时，填料圈数推荐为4-10圈；当PN＝4.0-10MPa时，则建议使用8-10圈。而成型塑料填料的配置则通常为：上部设置一圈，中部布置3-4圈，下部则使用一个金属填料垫。

四、阀门的编号

为了便于识别和选用，每种阀门都拥有独特的型号。这个型号能够清晰地反映出阀门的类别、驱动方式、连接方式、结构特点、密封面和衬里材料、公称压力以及阀体材料等信息。阀门的型号由七个单元按照特定顺序组成。

日常生活中，我们常常会遇到各种阀门的标识。这些标识对于了解阀门的性能、特点和用途至关重要。通过观察阀门的型号，我们可以迅速获取关于其类别、驱动方式、连接形式等多方面的信息。这些信息不仅有助于我们正确选用合适的阀门，还能为我们日常的维护和检修工作提供有力支持。

五、常见阀门结构及应用

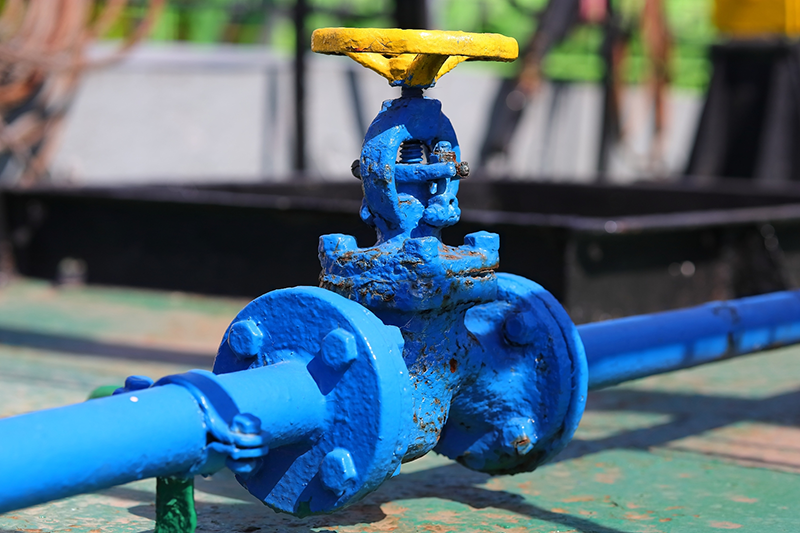

闸阀，一种以闸板为启闭件，沿阀座轴线垂直方向移动以实现启闭动作的阀门。它只能全开或全关，且启闭件——闸板，其运动方向与流体方向垂直。方形工字闸阀的密封面设计成楔形，楔形角依据阀门参数而有所不同，通常为5°，若介质温度较低，则为2°52’。为提升闸阀的工艺性并纠正密封面角度在加工过程中的偏差，通常会采用弹性闸板设计。

蝶阀，一种以圆盘形阀瓣或蝶板为启闭件的阀门，通过绕自身轴线旋转来控制流体的开启与关闭。它在管道中主要发挥切断和节流的作用，广泛应用于多种工程系统，如发生炉、煤气、天然气等，以及化工冶炼和发电环保等领域。蝶阀的启闭件——蝶板，在阀体内轻松旋转，即可实现流体的有效调节和截断。此外，蝶阀还分为手柄蝶阀、涡轮蝶阀、气动蝶阀和电动蝶阀等多种类型，以满足不同的应用需求。

涡轮蝶阀，一种结合了涡轮传动与蝶阀启闭特性的高效阀门。其启闭件蝶板通过涡轮的旋转驱动，实现轻松、迅速的流体调节与截断。这种阀门在需要快速响应和远程控制的场合下，表现出色，广泛应用于各类工程系统。

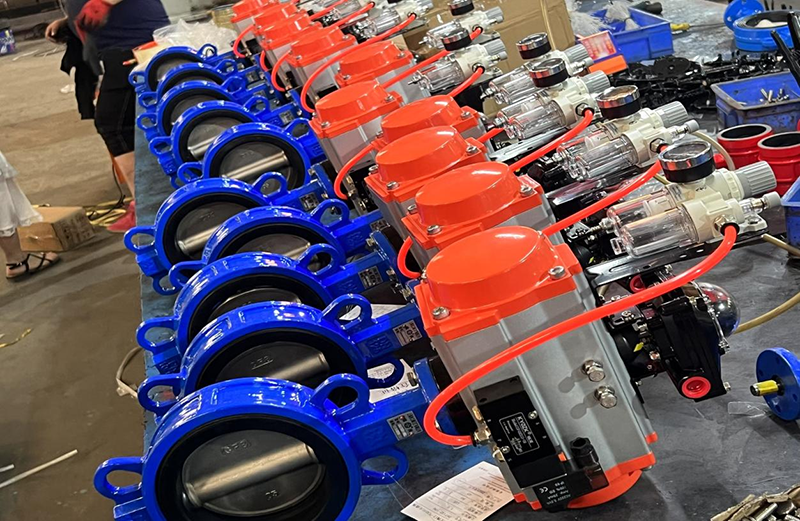

气动蝶阀，一种通过气动执行机构驱动的蝶阀。其启闭件蝶板受到气动执行机构的控制，实现自动化、远程化的流体调节与截断。这种阀门在需要远程操控和自动化运行的场合下，展现出良好的性能，是现代工业系统中的关键组件。

电动蝶阀，一种通过电动执行机构驱动的蝶阀。其启闭件蝶板受到电动执行机构的控制，实现快速、高效的流体调节与截断。在追求高效率和自动化的现代工业环境中，电动蝶阀因其出色的性能而备受青睐，成为工业控制系统中的不可或缺的一部分。

球阀，一种以带圆形通孔的球体为启闭件的阀门。其工作原理是，球体随阀杆转动，从而实现启闭动作。根据标准GB/T21465-2008《阀门术语》的定义，球阀的启闭件（即球体）通过阀杆的驱动，绕固定轴线旋转，进而控制流体的通断。此外，硬密封V型球阀因其V型球芯与金属阀座之间的强剪切力，特别适用于含有纤维、微小固体颗粒等介质的控制。而多通球阀在管道中能灵活地控制介质的合流、分流及流向切换，同时还能关闭任一通道，使另外两个通道相连通。此类阀门在安装时，通常应保持水平状态。球阀的常见类型包括气动球阀、电动球阀和手动球阀。

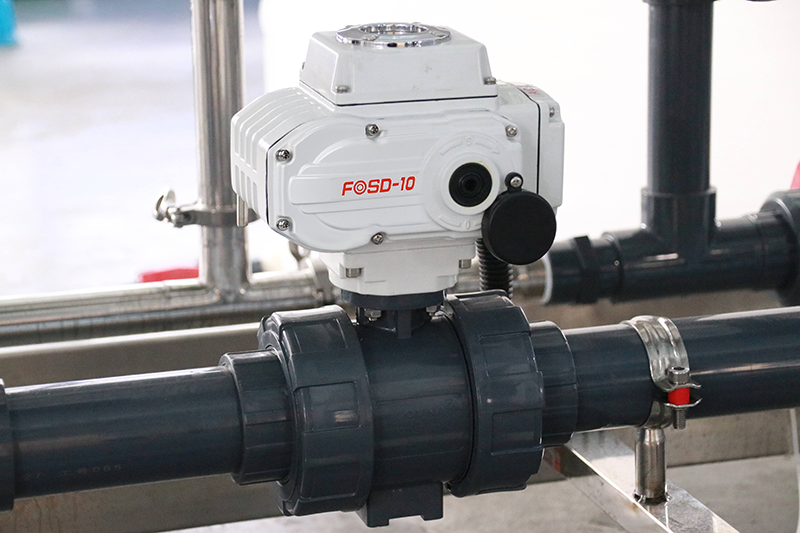

电动球阀，一种通过电动机驱动的球阀。其工作原理是，电动机带动阀杆转动，进而驱动球体实现启闭动作。此类阀门通常具有远程控制功能，能够实现自动化操作，广泛应用于各种工业领域。此外，电动球阀还具有结构紧凑、操作简便、使用寿命长等特点，是现代工业中不可或缺的一部分。

手动球阀，一种通过手动操作来驱动的球阀。其工作原理是，通过旋转手柄或杠杆来驱动球体，从而实现阀门的启闭。此类阀门适用于那些无需远程控制或自动化操作的应用场合，常出现在一些简单的工业系统或日常生活中。手动球阀以其结构简单、操作直观、维护方便等特点，在许多场合下仍发挥着重要作用。

止回阀，也被称为单向阀或逆止阀，其核心功能是防止管路中的介质发生倒流现象。这种阀门在水泵吸水关的底阀中也有应用。锻钢止回阀有两种常见的体盖连接设计：一种是体盖螺栓连接的锻钢止回阀，其特点是阀体与阀盖通过螺栓连接，并采用缠绕式垫片进行密封，这种设计便于后续的维护工作；另一种则是体盖全焊密封的锻钢止回阀，其阀体与阀盖通过螺纹连接，并进行全焊密封，从而确保了无泄漏的操作性能。

平衡阀，一种具有特殊功能的阀门，旨在水力工况下实现动态与静态的平衡调节。在某些行业中，当介质（如各类可流动的物质）在管道或容器内各部分存在显著的压力差或流量差时，为减小或平衡这些差异，会选择在相应管道或容器间安装平衡阀。它能够调节两侧压力的相对平衡，或通过分流的方式实现流量的均衡

浮球阀，通过曲臂与浮球的巧妙结合，能够自动控制水塔或水池的液面。其保养简便，耐用度高，且液位控制准确，不受水压影响，确保开闭紧密无漏水现象。此外，浮动球阀还根据不同的应用需求和壳体材料，分为普通碳钢、不锈钢、低温钢以及抗硫等多个系列，以满足各种复杂工况下的使用需求。

截止阀，亦被称为截门阀，是一种强制密封式阀门，广泛应用于各种场合。它通过阀杠施压，使阀瓣密封面与阀座紧密结合，从而有效阻断介质流通。值得注意的是，截止阀仅允许介质单向流动，因此在安装时需特别留意方向性。截止阀有多种类型，如直流式、角式、柱塞式等，以及上螺纹阀杆和下螺纹阀杆的截止阀。这些类型不仅耐用、开启高度适中、制造简便、易于维修，而且适用于中低压和高压的各种工况。

六、阀门选用的原则

1.输送液体的性质；

2.阀门所需功能；

3.阀门的适当尺寸；

4.阻力损失的考量；

5.介质温度和压力范围；

6.阀门的材质要求，如WCB（碳素铸钢）和LCB（低温钢）。

七、阀门的常见故障及预防措施

填料函泄漏

这是阀门运行中常见的故障之一。可能的原因包括填料与工作介质的不适应性、装填方法不当、阀杆精度不足、阀杆腐蚀或弯曲以及操作过猛等。

关闭件泄漏

关闭件泄漏通常分为两类：密封面泄漏和密封件根部泄漏。可能的原因有密封面研磨不佳、密封圈与阀座或阀办配合不严、阀办与阀杆连接不牢靠等。此外，关闭太快、材料选择不当、将截止阀或闸阀作为调节阀使用以及介质冷却等也可能导致泄漏。

阀杆升降失灵

阀杆升降失灵可能由于螺纹损坏、轴承磨损、润滑不良或异物卡住等原因造成。此外，如果操作不当或阀门本身存在制造缺陷，也可能导致阀杆升降失灵。

操作过猛导致螺纹受损；

润滑剂不足或失效；

阀杆弯曲或扭曲；

表面光洁度不足；

配合公差不当，导致过紧咬合；

阀杆螺母倾斜；

材料选择不当，如阀杆与阀杆螺母同材质易咬住；

螺纹受介质腐蚀（特别是暗杆阀门或阀杆在下部的阀门）；

露天阀门缺乏保护，阀杆螺纹被尘砂粘附或受雨露霜雪锈蚀。

此外，还有阀体开裂、手轮损坏、填料压盖断裂以及阀杆与闸板连接失灵等常见问题。

阀体开裂多因冰冻所致，因此天冷时需采取保温伴热措施，或停产后排净阀门及连接管路中的水。手轮损坏则常因撞击或长杠杆猛力操作引起，需注意操作方式。填料压盖断裂可能与压紧填料时用力不均或压盖有缺陷有关，压紧时需对称旋转螺丝。而阀杆与闸板连接失灵多因T形槽内未加工或加工不当所致，需从制造方面着手解决。
